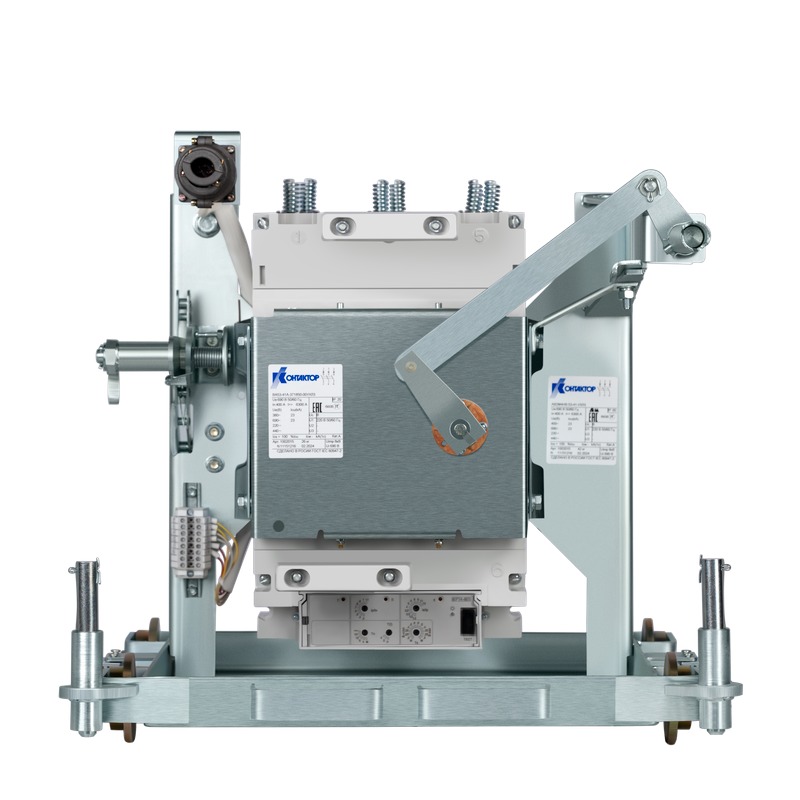

IEK 1002010 АВ2М20С-55-43-МРТ4 2000А ЭМ Ст. НР220AC ПЭ220AC 3З3Р

Выключатели предназначены для замены находящихся в эксплуатации автоматических выключателей серии АВМ и изготавливаются на базе выключателей серий ВА50-41, ВА50-43. Выключатели используются в электрических цепях с номинальным напряжением переменного тока до 660 В частотой 50 или 60 Гц для проведения тока в нормальном режиме и отключения при коротких замыканиях и перегрузках, а также для нечастых (до 10 раз в сутки) оперативных коммутаций этих цепей. Серия включена в перечень отечественной продукции согласно ПП РФ №719 (реестр Минпромторга).

АВ2М4Н-53-41 – неселективные на номинальные токи 250 и 400 А АВ2М4С-55-41 – селективные на номинальные токи 250 и 400 А АВ2М10Н-53-41 – неселективные на номинальные токи 800 и 1000 А АВ2М10С-55-41 – селективные на номинальные токи 800 и 1000 А АВ2М15Н-53-43 – неселективные на номинальные токи 1200 и 1500 А. АВ2М15С-55-43 – селективные на номинальные токи 1200 и 1500 А. АВ2М20Н-53-43 – неселективные на номинальные токи 1500 и 2000 А. АВ2М20С-55-43 – селективные на номинальные токи 1500 и 2000 А. АВ2М4-56-41 – без максимальных расцепителей тока на номинальный ток 400 А. АВ2М10-56-41 - без максимальных расцепителей тока на номинальные токи 800 и 1000 А. АВ2М15-56-43 – без максимальных расцепителей тока на номинальные токи 1200 и 1500 А. АВ2М20-56-43 - без максимальных расцепителей тока на номинальные токи 1500 и 2000 А.

Преимущества

• Серия разработана на базе выключателей ВА50-41, ВА50-43 и обеспечивает полную взаимозаменяемость с выключателями устаревшей серии АВМ
• без дополнительных затрат.
• Номинальные токи до 2000 А.
• Предусмотрена возможность регулировки номинального тока от 0,3In до 1,1In с шагом 0,1In.
• Выключатели обладают улучшенными изоляционными свойствами.
• Время горения электрической дуги при отключении токов короткого замыкания в 4 раза меньше в сравнении с устаревшими выключателями серии АВМ.
