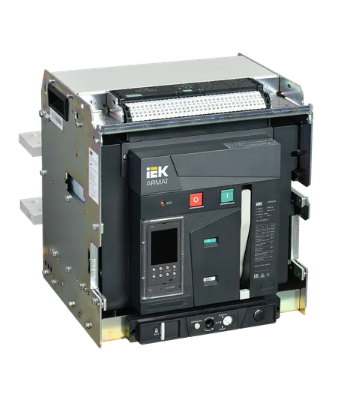

IEK ARMAT Воздушный автоматический выключатель выдвижного исполнения 3P F 100кА AR-ACB-3VF-100-2500A-TDCF
ARMAT Возд. авт. выкл. выдв. 3P F 100кА 2500А TD с акс. IEK
Купить по низким ценам IEK AR-ACB-3VF-100-2500A-TDCF
Описание IEK AR-ACB-3VF-100-2500A-TDCF
Воздушные автоматические выключатели (ACB) серии ARMAT предназначены для защиты сетей электроснабжения при коротких замыканиях и перегрузке, также предназначены для оперативных включений и выключений участков электрических цепей и рассчитаны для применения в электроустановках с номинальным рабочим напряжением до 690 В на номинальные токи от 630 до 6300А. Данные автоматические выключатели комплектуются электронными расцепителями, с различными комбинациями набора функциональных возможностей, в том числе возможностью коммуникации по протоколу Modbus, что, с учётом отключающей способности до 150 кА, позволяет применение ACB ARMAT на любых типах промышленных и гражданских объектов. Соответствуют ГОСТ Р 50030.2.
| Номин ток, А | 2500 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 100 |
| Исполнение | Выдвижной (-ая) |
| Тип изделия/компонента | Выключатель автоматический воздушный |
| Потери энергии, Вт | 920.0 |
| Кол-во вспомогат переключающих контактов | 6 |
| Моторный привод встроенный | Да |
| Тип подключения силовой электрич цепи | Болтовое соединение |
| Частота сети, Гц | 50 |
| Ширина, мм | 401.0 |
| Высота, мм | 435.0 |
| Глубина, мм | 390.0 |
| Моторный привод - дополнительно | Нет |
| Наличие электронного расцепителя | Да |
| Номин импульсное выдерживаемое напряжение, кВ | 12 |
| Номин кратковрем выдерж в течении 1 с ток Icw, кА | 100 |
| Номин напряжение, В | 690...690 |
| Номин напряжение изоляции Ui, В | 1250 |
| Номин продолжительный ток Iu, А | 2500 |
| Номин раб наибольшая откл способность Ics, кА | 100 |
| Подходит для монтажа на DIN-рейку | Нет |
| Режим работы | Продолжительный |
| С расцеплением под напряжением | Да |
| Степень защиты - IP | IP30 |
| Тип элемента управления | Прочее |
| Вид подключения главной электрич цепи | Подключение сзади |
| Высота над уровнем моря, м | < 2000 |
| Диап регул без заде сраб расцеп короткого замык, А | 2500...65000 |
| Диапазон уставки тока расцепления, А | 1000...2500 |
| Дополнит оборудование входящее в поставку | Независимый расцепитель (для силовых автоматов) |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Конструкция прибора | Прочее |
| Механич износостойкость без обслуживания, циклов | 15000 |
Технические характеристики IEK AR-ACB-3VF-100-2500A-TDCF
- Ширина упаковки 56 см
- Высота упаковки 63.5 см
- Глубина упаковки 51 см
- Объемный вес 121.3 кг
- Единица измерения шт
- Кратность поставки 1
- Тип Автоматический выключатель
- Тип Воздушные автоматы
- Исполнение Выдвижной
- Расцепитель TD
- Типоразмер F
- Номинальный ток A 2500А
- Ширина упаковки 56 см
- Высота упаковки 63.5 см
- Глубина упаковки 51 см
- Объемный вес 121.3 кг
- Единица измерения шт
- Кратность поставки 1
- Тип Автоматический выключатель
- Тип Воздушные автоматы
- Исполнение Выдвижной
- Расцепитель TD
- Типоразмер F
- Номинальный ток A 2500А
