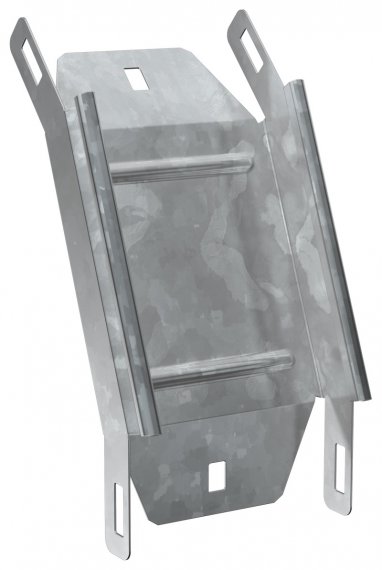

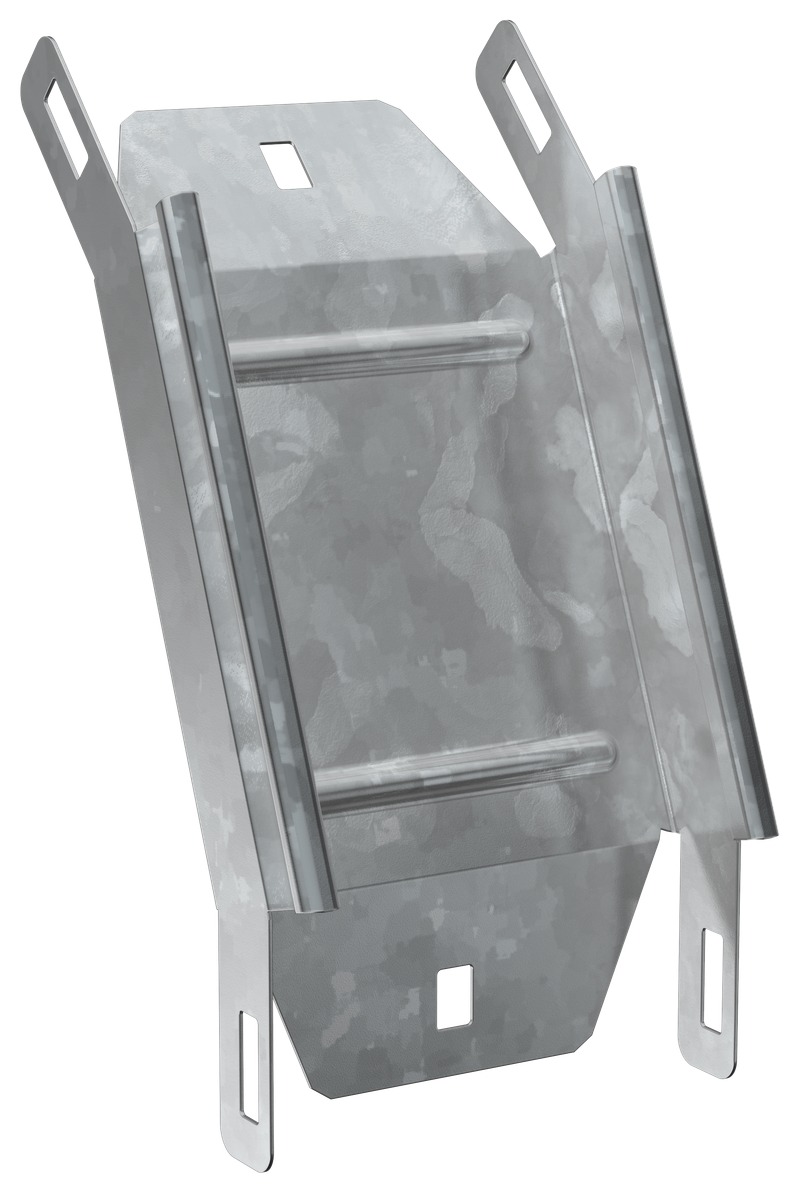

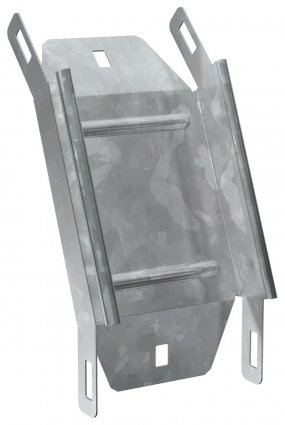

IEK ES5-PV-45-035-100-08-HDZ ESCA 5 Поворот верт. внеш. 45град 35х100-0,8 HDZ
IEK ES5-PV-45-035-100-08-HDZ
ESCA 5 Поворот верт. внеш. 45град 35х100-0,8 HDZ IEK
Купить по низким ценам IEK ES5-PV-45-035-100-08-HDZ
Описание IEK ES5-PV-45-035-100-08-HDZ
Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 35 |
| Вес, кг | 0,25 |
| Перфорированная боковая стенка | Нет |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Модель или исполнение | Интегрированный разъем |
| Нержавеющая сталь травлёная | Нет |
| Длина, мм | 216 |
| Ширина ответвления, мм | 100 |
| Материал | Сталь |
| Отклонение - угол | 45 |
| Толщина металла, мм | 0.8 |
| Толщина цинкового покрытия, мкм | 55 |
| Высота кабельного лотка , мм | 35 |
| Температура эксплуатации, °C | -50...40 |
| Вид или марка материала | Прочее |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Монтажная температура, °C | -50...40 |
| Перфорация в основании для монтажа | Нет |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Подходит для обеспеч целостности цепи | Нет |
| Степень защиты - IP | IP00 |
| Класс стойкости к коррозии | 6 |
| Исполнение для больших расст-усиленный | Нет |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Ширина, мм | 100 |
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4630293456602 | 4630293456602 |
| Вес брутто, кг | 0.25 | 0.25 |
| Вес нетто, кг | 0.25 | 0.25 |
| Объем, м^3 | 0.001145 | 0.001145 |
| Длина, см | 21.6 | 21.6 |
| Высота, см | 5.1 | 5.1 |
| Ширина, см | 10.4 | 10.4 |
| Способ нанесения информации | На стикер | На стикер |
Технические характеристики IEK ES5-PV-45-035-100-08-HDZ
- Ширина упаковки 10.4 см
- Высота упаковки 5.1 см
- Глубина упаковки 21.6 см
- Объемный вес 0.25 кг
- Единица измерения шт
- Кратность поставки 1
- Защитное покрытие поверхности Горячеоцинкованный (HDZ)
- Материал Сталь
- Материал HDZ
- Назначение для прокладки кабелей
- Размер 35х100
- Серия ESCA
- Тип Поворот
- Тип лотка Неперфорированный
- Тип поворота Внешний
- Тип поворота Вертикальный
- Толщина (мм) 0,8
- Угол поворота 45 градусов
- Ширина упаковки 10.4 см
- Высота упаковки 5.1 см
- Глубина упаковки 21.6 см
- Объемный вес 0.25 кг
- Единица измерения шт
- Кратность поставки 1
- Защитное покрытие поверхности Горячеоцинкованный (HDZ)
- Материал Сталь
- Материал HDZ
- Назначение для прокладки кабелей
- Размер 35х100
- Серия ESCA
- Тип Поворот
- Тип лотка Неперфорированный
- Тип поворота Внешний
- Тип поворота Вертикальный
- Толщина (мм) 0,8
- Угол поворота 45 градусов
